विभिन्न इस्पात भागों को हॉट डिप गैल्वनाइजिंग फर्नेस उपकरण के साथ गैल्वनाइजिंग

हमारे उच्च-प्रदर्शन हॉट-डिप गैल्वनाइजिंग फर्नेस भट्टी में आमतौर पर निम्नलिखित प्रमुख घटक होते हैं:

संक्षेप में,जिंक केतली (गैल्वनाइजिंग बाथ):संक्षेप में,

• • पिघले हुए जिंक युक्त केंद्रीय पोत
  • उच्च तापमान शक्ति और जिंक प्रतिरोध के लिए विशेष कम-क्रिप स्टील से निर्मित।
  • थर्मल तनाव और जिंक बाथ के वजन के तहत विरूपण को रोकने के लिए मजबूत सुदृढीकरण संरचनाएं (साइड ब्रेसिंग, बेस सपोर्ट) हैं।
•

संक्षेप में,भट्टी कक्ष / दहन प्रणाली:संक्षेप में,

• • जिंक केतली रखता है और नियंत्रित हीटिंग प्रदान करता है।

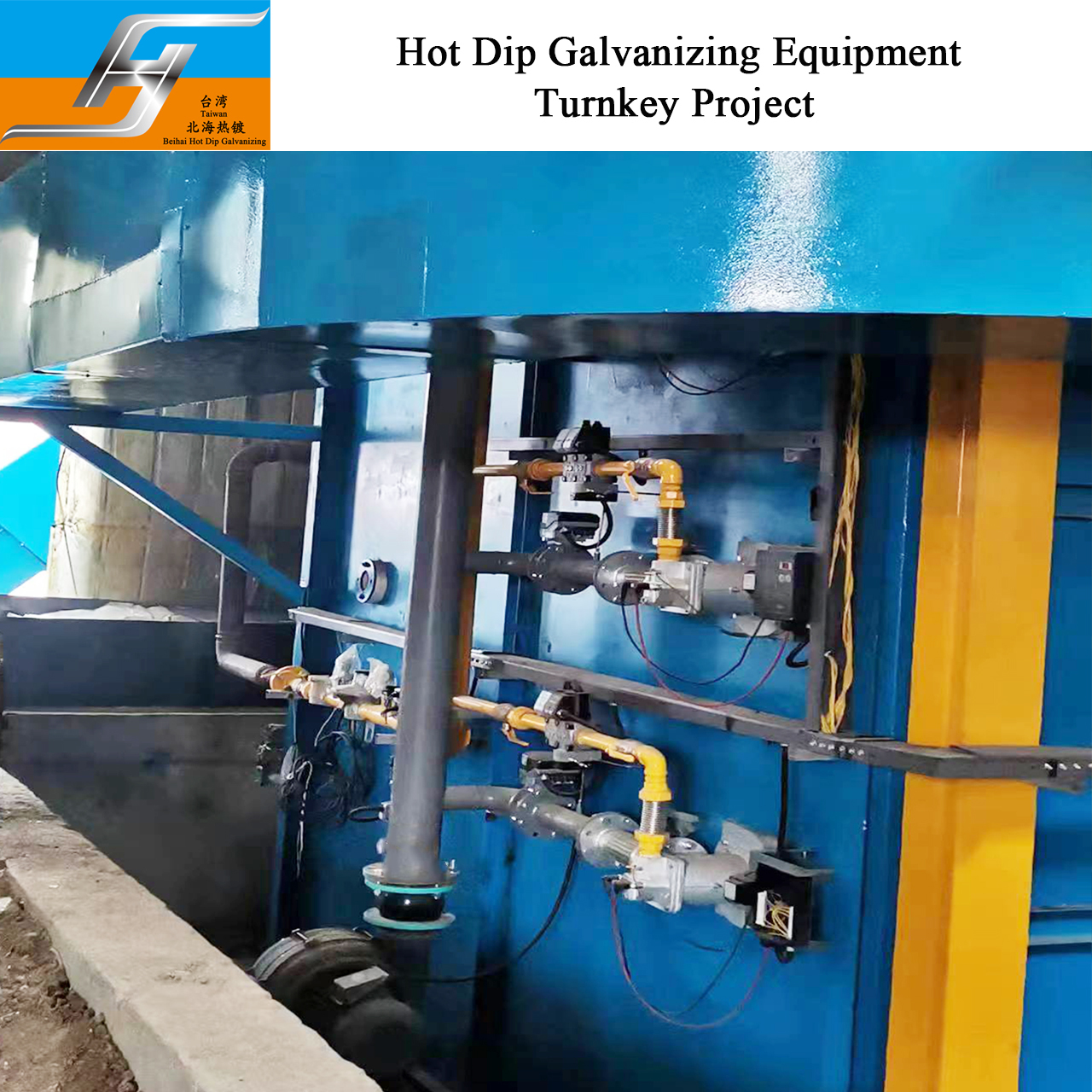

  • संक्षेप में,बर्नर:‌ उच्च वेग वाले बर्नर (अक्सर पुनर्योजी या पुन: प्राप्त करने योग्य प्रकार) रणनीतिक रूप से स्थित (साइड-फायर, एंड-फायर, या यू-फ्लेम कॉन्फ़िगरेशन) केतली के चारों ओर समान गर्मी वितरण सुनिश्चित करने के लिए। ईंधन विकल्पों में प्राकृतिक गैस, प्रोपेन या डीजल शामिल हैं।
  • संक्षेप में,दहन वायु प्रणाली:‌ उच्च दबाव वाले ब्लोअर पूर्व-गर्म दहन वायु की आपूर्ति करते हैं (अक्सर हीट रिकवरी सिस्टम के माध्यम से)।
  • संक्षेप में,अवरोधक अस्तर:‌ उच्च गुणवत्ता वाली इन्सुलेटिंग फायरब्रिक्स (जैसे, सिरेमिक फाइबर मॉड्यूल, कम-थर्मल-मास कास्टेबल्स) गर्मी के नुकसान को कम करते हैं और स्टील संरचना की रक्षा करते हैं। थर्मल दक्षता के लिए अनुकूलित मोटाई और परतों के साथ डिज़ाइन किया गया।
•

संक्षेप में,फ्लू सिस्टम और हीट रिकवरी यूनिट:संक्षेप में,

• • संक्षेप में,निकास फ्ल्यू:‌ दहन कक्ष से गर्म दहन गैसों को दूर ले जाता है।
  • संक्षेप में,हीट रिकवरी सिस्टम (HRS):‌ दक्षता के लिए महत्वपूर्ण। निकास गैसों (आमतौर पर 400-600°C) से अपशिष्ट गर्मी को पकड़ता है ताकि दहन वायु (रिकुपरेटर) या आने वाले वर्कपीस/प्री-फ्लक्स टैंक को पहले से गर्म किया जा सके। सामान्य प्रकारों में शामिल हैं:
    • रिकुपरेटर: शेल-एंड-ट्यूब या प्लेट हीट एक्सचेंजर्स जो फ्लू गैस से दहन वायु में गर्मी स्थानांतरित करते हैं।
    • पुनर्योजी: सिरेमिक मीडिया वाले जोड़े गए कक्ष जो बारी-बारी से निकास से गर्मी जमा करते हैं और इसे दहन वायु में छोड़ते हैं।
  • संक्षेप में,निकास स्टैक:‌ हीट रिकवरी के बाद ठंडी फ्लू गैसों को छोड़ता है।
•

संक्षेप में,तापमान नियंत्रण प्रणाली:संक्षेप में,

• • संक्षेप में,थर्मोकपल:‌ तापमान की निगरानी के लिए रणनीतिक रूप से रखे गए (जिंक केतली, केतली की दीवारें, फ्लू गैसें)।
  • संक्षेप में,प्रोग्रामेबल लॉजिक कंट्रोलर (PLC):‌ केंद्रीय नियंत्रण इकाई जो तापमान इनपुट प्राप्त करती है।
  • संक्षेप में,बर्नर प्रबंधन प्रणाली (BMS):‌ केतली के तापमान सहनशीलता को बनाए रखने के लिए PLC कमांड के आधार पर बर्नर फायरिंग दर और वायु/ईंधन अनुपात को सटीक रूप से नियंत्रित करता है।
  • संक्षेप में,सुरक्षा इंटरलॉक:‌ असुरक्षित परिचालन स्थितियों को रोकें।
•

केतली सहायक संरचना और नींव:संक्षेप में,

• • जिंक केतली (पिघले हुए जिंक से भरी) के भारी वजन का समर्थन करने के लिए डिज़ाइन किया गया भारी-शुल्क स्टील फ्रेमवर्क।
  • थर्मल विस्तार को समायोजित करने के लिए लचीले या स्लाइडिंग सपोर्ट को शामिल करता है।
  • मजबूत कंक्रीट नींव जो स्थैतिक और गतिशील भार को संभालने में सक्षम है, अक्सर कूलिंग चैनल को शामिल करती है।

संक्षेप में,सुरक्षा और निगरानी प्रणाली:संक्षेप में,

• • केतली रिसाव का पता लगाना:‌ सेंसर (जैसे, बर्तन के आधार के इन्सुलेशन में थर्मोकपल) पिघले हुए जिंक के रिसाव पर अलार्म के लिए।
  • संक्षेप में,स्तर सेंसर:‌ पिघले हुए जिंक के स्तर की निगरानी करें।
  • संक्षेप में,गैस का पता लगाना:‌ दहनशील/सुरक्षात्मक गैसों के लिए अलार्म।
  • संक्षेप में,आपातकालीन स्टॉप सिस्टम:‌ त्वरित शटडाउन क्षमता।
•

संक्षेप में,सामग्री हैंडलिंग इंटरफेस:संक्षेप में,

• • ‌

संक्षेप में,‌ फर्नेस भट्टी कोर जिंक केतली के चारों ओर दहन, गर्मी हस्तांतरण, संरचनात्मक समर्थन, सटीक नियंत्रण और सुरक्षा प्रणालियों को एकीकृत करती है, जो पिघले हुए जिंक केतली के कुशल, समान और विश्वसनीय हीटिंग के लिए अनुकूलित है।अनुप्रयोग:
